    氧气压力调节阀组适用于氧气管道、氧气(包括液氧)贮罐后的供氧网络、氧压机、液氧泵气化器后的工艺用氧主干管和分支管等输配网络.

    1、产品简介及用途

    本产品适用于氧气管道、氧气(包括液氧)贮罐后的供氧网络、氧压机、液氧泵气化器后的工艺用氧主干管和分支管等输配网络,为这些用户点提供安全稳压的氧气流。

    2、结构特点及工作原理

    2.1本产品阀件的组合采用了“集成块”模式,设计合理,结构紧凑。

    2.2本产品由不锈钢无缝管、硅黄铜氧气截止阀、无导泄压氧气截止阀、KOSO型氧气压力调节阀、异径三通、异径接头、90°弯以及铜阻火器等构成。

    2.3本产品有两种结构形式

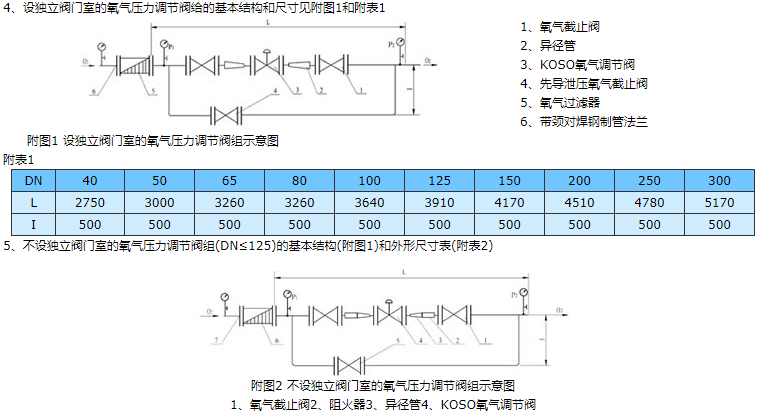

    a、设置独立阀门室的氧气压力调节阀组,见附图1,其手动调节阀的阀杆可用接长操作手柄从防护墙外进行安全防护作业。

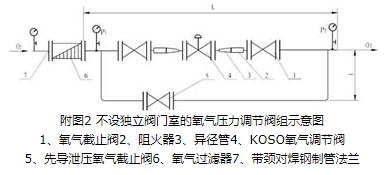

    b、对于DN≤125的氧气压力调节阀组,可以不设独立阀门室,但应按氧气安全技术规程的规定,在调节阀的前后必须设置FPV-T型铜质阻火器,阻火器的长度L9≥1500。见附图2。

    2.4阀组工作原理是:系统中的主干管和分支管为并列的二个通道,阀组投运时先启动分支管道上的先导泄压氧气截止阀,可平缓地减少阀组两侧的压力差;当压力差等于或小于0.3MPa时,再起用主干管,并关掉先导泄压氧气截止阀,可避免气体流速过大而使元件发热所造成的意外事故,确保安全送气。

    3、阀组主要技术性能参数表(设计压力P=3.15MPa)

    氧气压力调节阀组尺寸表

    氧气压力调节阀组流程图
