静态混合器是一种没有运动部件的高效混合设备。除了在石油炼油、化工行业被广泛应用外，在医药、食品、矿冶、塑料挤出和环保等部门也被广泛应用。与搅拌器、胶体磨、均质器、文氏管等传统的混合设备相比，具有流程简单，结构紧凑、能耗小、投资少、操作弹性大、不用维修、混合性能好等优点。凡涉及到液一液，液一气，液一固，气一气的混合，乳化，中和，吸收，萃取，反应和强化传热等过程，都可以替代传统的相关设备。

静态混合器的压力降计算

静态混合器使用在管路中，它所产生的压力降并不大。使用静态混合器的系统压力比较高时，可忽略静态混合器产生的压力降。如果使用静态混合器

的系统压力比较低时，就要校核静态混合器的压力降。静态混合器的压力降计算方法因混合器的型号不同而不同。有关计算请与我公司技术部联系。

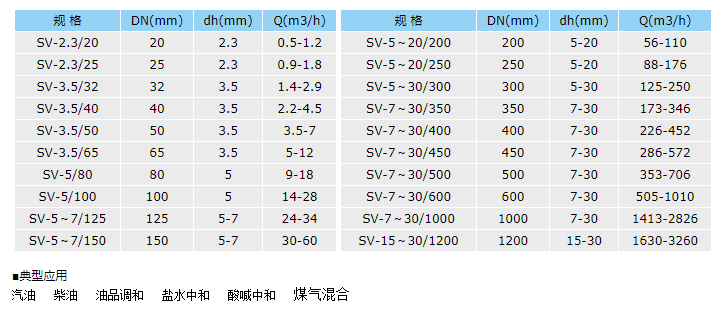

1、SV型静态混合器

　　■产品特性

　　SV单元是由一定规格的波纹板组装而成的圆柱体，它的技术性能：最高的分散程隆为1—2um，液—液相及气—气相的不均匀度

系数为.

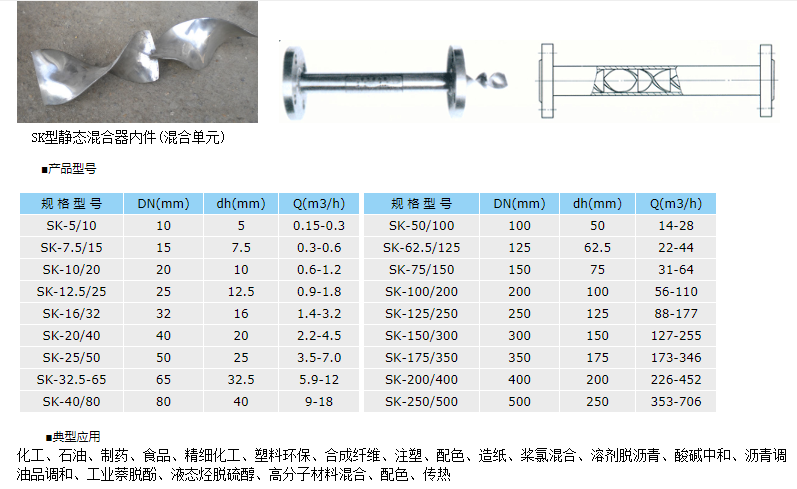

2、SK型静态混合器

　　■产品特性

SK单元由单孔道左、右扭转的螺旋片组焊而成，它的技术性能：最高分散程度≤10 u m，液—液、液—固相的不均匀度系数为.

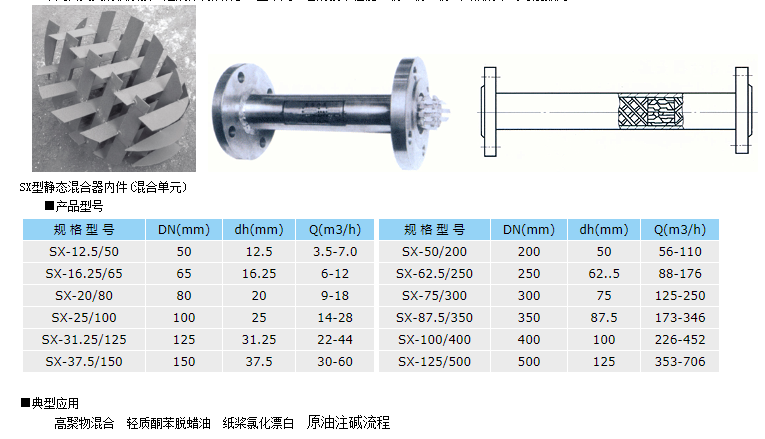

３、SX型静态混合器

　　■产品特性

　　单元由交叉的横条按一定规律构成许多X型单元，它的技术性能：液—液、液—固相的不均匀度数为.

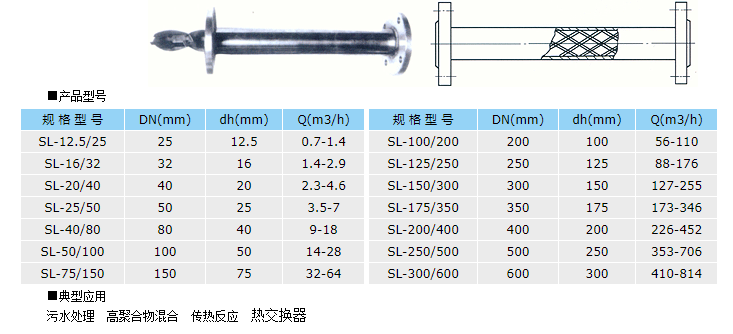

4、SL型静态混合器

■产品特性

SL单元由交叉的横条按一定规律构成许多L型单元，它的技术性能：液—液、液—固相的不均匀度数为 ≤5％.

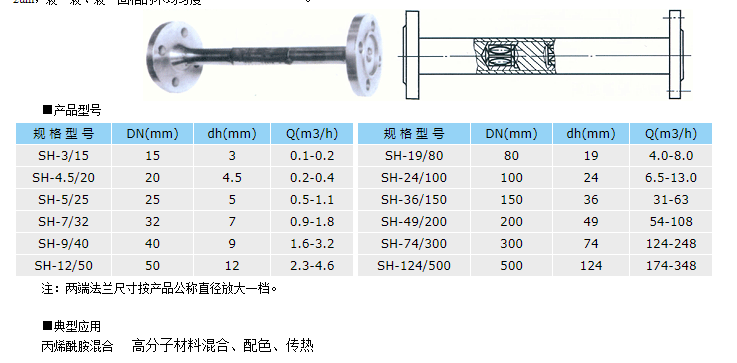

5、SH型静态混合器

　　■产品特性

SH单元由双孔道组成，孔道内放置螺旋片，相邻单元双了L道的方位错位90度，单元之间设有流体分配室，它的技术性能：最高分散程

度=1—2um，液—液、液—固相的不均匀度.

静态混合器安装

型号

安装形式

SV

气—液相：垂直安装（并流及逆流）

液—气相：水平或垂直（自下而上）安装，装置效果相仿

气—气相：水平或垂直（气相密度差小，方向不限）安装

SX液—液相：水平或垂直（自下而上）安装，装置效果相仿

SL

液—液相：水平或垂直（自下而上）安装，装置效果相仿

液—固相：水平或垂直（自下而上）安装

SH气—液相：两端法兰尺寸按产品公称直径放大一格来定，采用SL型安装形式

SK活络单元的产品通常以没有定位装置的一端为进口端。

液—液相：水平或垂直（自下而上）安装，装置效果相仿

液—固相：垂直装置（由上而下）　

静态混合器在安装时应尽可能靠近二股或多股流体的初始混合处。在不同的使用场合，它们的安装形式也有一定差别。具体要求见下表：

注：气一液相指气相物流是工作物流，而液相物流是被动物流。

液一气相指液相物流是工作物流，而气相物流是被动物流。

订货说明

　　1、为更好地帮助您选择静态混合器，请详细提供以下参数：

　　 a工作介质    b流量kg／h    c工作压力Mpa　d工作温度℃　e物料粘度cp　f物料密度kg／m3

　    g允许压损Mpa　h法兰标准    i设备材质

2、本公司生产的混合器进出口法兰标准可为HG，HGJ，JB／T，SH，ANSI等，用户在订货时请注明法兰标准及规格，未注明的一

律按HG20592-1997制作。

3、用户选用带夹套产品的，还需提供管程及夹套内的最高工作压力、工作温度、工作介质等参数。
